海因环氧树脂简介:

海因环氧树脂(Hydantion Epoxy Resin)：海因环氧树脂是分子结构中含有海因环（五元二氮杂环）的一类缩水甘油胺型环氧树脂。最常见的是二甲基海因环氧树脂。

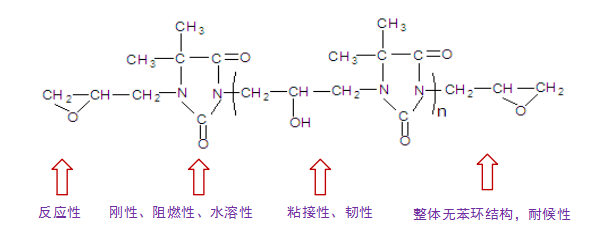

海因环氧树脂特点   :

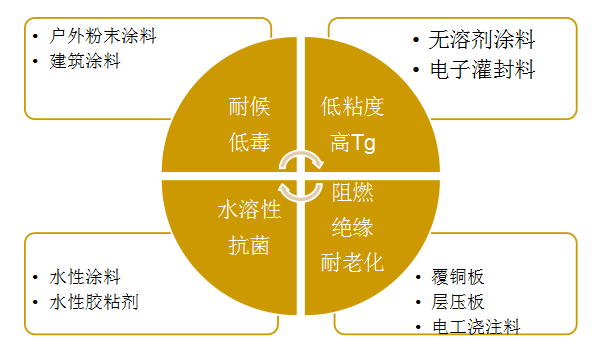

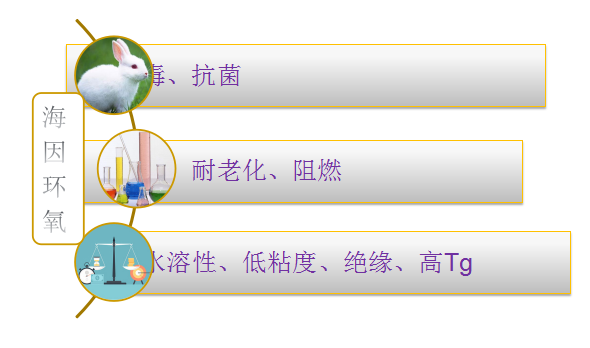

海因环氧树脂特点及应用领域:

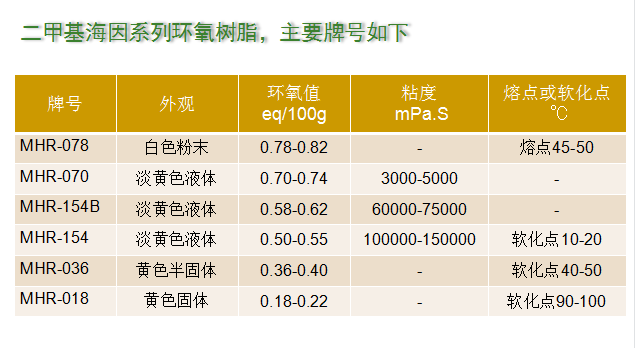

海因环氧树脂牌号:

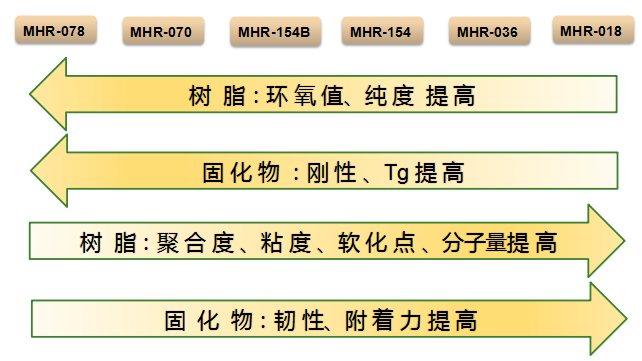

二甲基海因系列环氧树脂特点:

海因环氧树脂改性:

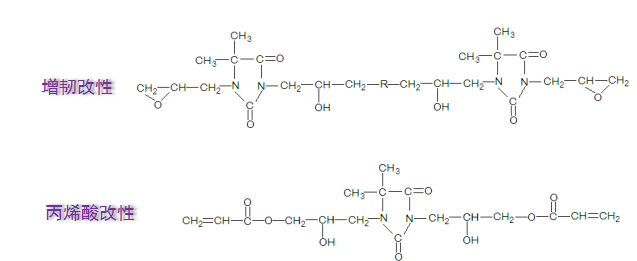

低分子量二甲基海因环氧树脂改性途径：

1.通过与活性增韧剂反应，提高海因环氧固化物韧性；

2.通过与丙烯酸反应引入双键，制成水溶性光固化树脂。

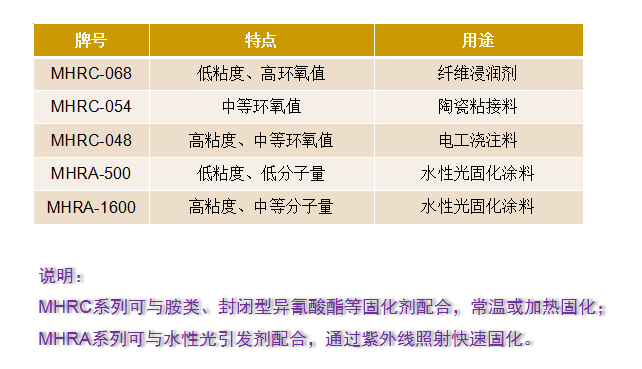

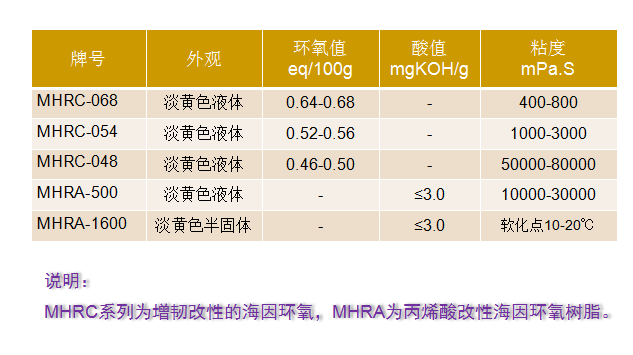

改性海因环氧树脂，主要牌号如下:

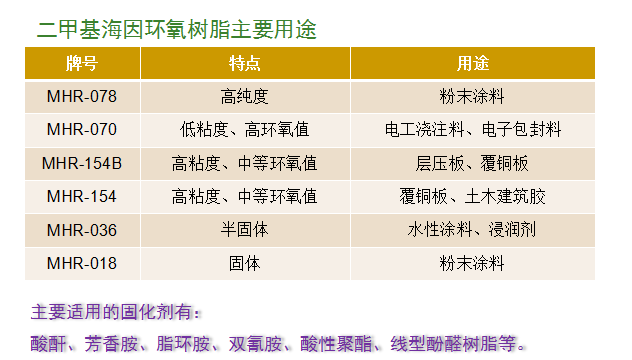

海因环氧树脂的应用:

改性海因环氧树脂主要用途:

海因环氧树脂用于粉末涂料:

配方：海因环氧树脂MHR-078 / 酸性聚酯 /混合填料/ 助剂 = 9 / 91 /60 /3

对比配方：TGIC/ 酸性聚酯 /混合填料/ 助剂 = 8 / 92 /60 /3

固化条件： 200℃12-15min

（TGIC为异氰尿酸三缩水甘油酯，具有一定毒性）

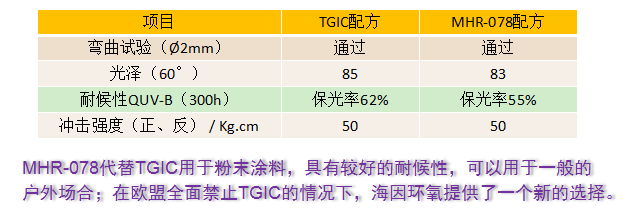

涂膜性能：

海因环氧树脂用于层压板:

配方：海因环氧树脂MHR-154B / DOPO-PNE / DICY = 75 / 25 / 9

制片：树脂固化剂溶解制成胶液，100µm玻纤布浸胶，烘干制成半固化片

固化条件： 8层 / 真空 / 190℃ / 2.9MPa / 60min

（ DOPO-PNE为含磷线型酚醛环氧树脂，磷含量7.5%；DICY为双氰胺）

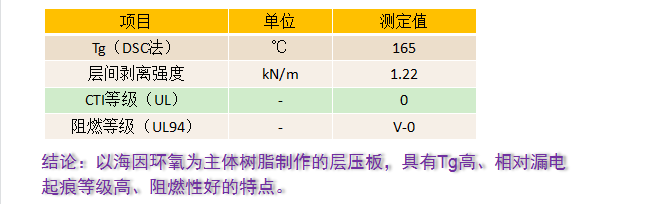

层压板性能：

海因环氧树脂用于电工浇注料:

配方：海因环氧树脂MHRC-048 / 三氧化二铝 / TF-1 = 100 / 320 / 65

固化条件： 110℃×5hr + 145℃×12hr

固化过程：可使时间25min，凝胶时间45min

（TF-1为改性酸酐固化剂）

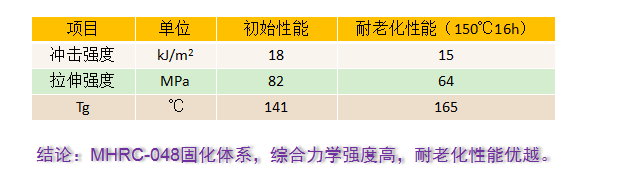

固化物力学性能：

海因环氧树脂用于陶瓷粘结料:

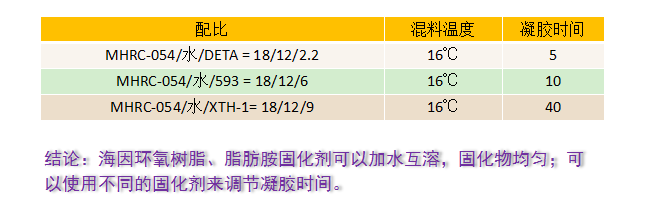

前期实验配方：海因环氧树脂MHRC-054 /水 / 脂肪胺固化剂

固化条件： 室温

固化过程：混料后物料澄清，固化后样块透明

（DETA为二乙烯三胺，593为改性脂肪胺，XTH-1为自制改性脂肪胺固化剂）

海因环氧树脂用于光固化清漆:

配方：海因环氧树脂MHRA-500/ 水/乙醇 / 光引发剂 = 70/25/5/3

固化条件： 室温喷涂+75℃20min+紫外光15S

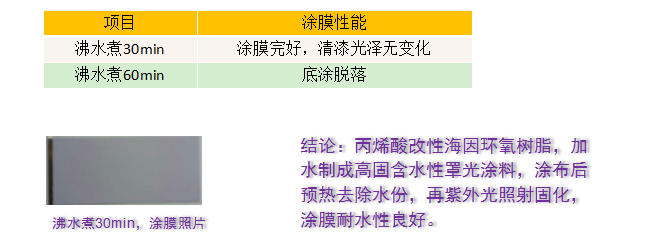

涂膜性能： 耐水性
